실습을 통해 GitHub 전용 Drone(드론) 서버를 Amazon EKS 서비스에 배포해 봅시다. 내용이 방대하여 사전 설치가 필요한 명령어 및 프로그램에 대한 설명이 생략될 수 있습니다. 🙏

CI/CD는 개발 단계를 자동화하여 애플리케이션을 보다 짧은 주기로 고객에게 제공하는 방법입니다. CI/CD는 새로운 코드 통합으로 인해 개발 및 운영팀에 발생하는 문제를 해결하여 최소한의 노력으로 코드를 배포하는 것을 목표로 합니다.

  • CI: 자동화 프로세스의 지속적인 통합(Continuous Integration)
  • CD: 지속적인 서비스 제공(Continuous Delivery) 또는 지속적인 배포(Continuous Deployment)

목차

  1. IAM 정책 연결
  2. GitHub OAuth 애플리케이션 등록
  3. 퍼블릭 보안 그룹 생성
  4. Drone 템플릿 추출
  5. 오브젝트 배포
  6. GitHub Webhook 설정

IAM 정책 연결

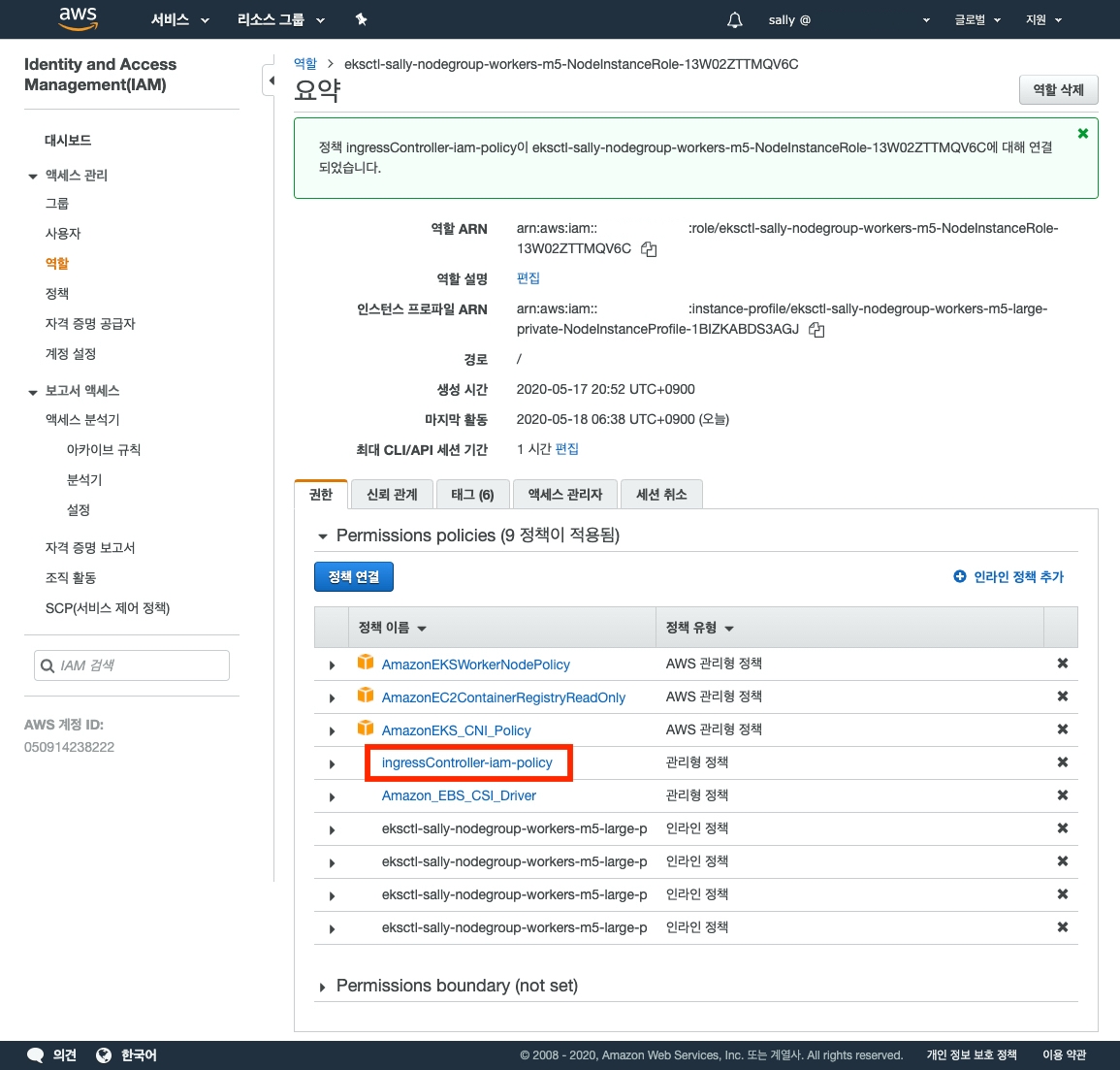

IAM - 역할 - <your-cluster-name> 항목을 검색하여 NodeInstanceRole 단어를 포함하는 역할에 ingressController-iam-policy 정책을 연결해 주세요.

GitHub OAuth 애플리케이션 등록

Drone 공식 문서의 GitHub 내용 중 Step 1: Preparation - Create an OAuth Application 항목을 참조해 주세요.

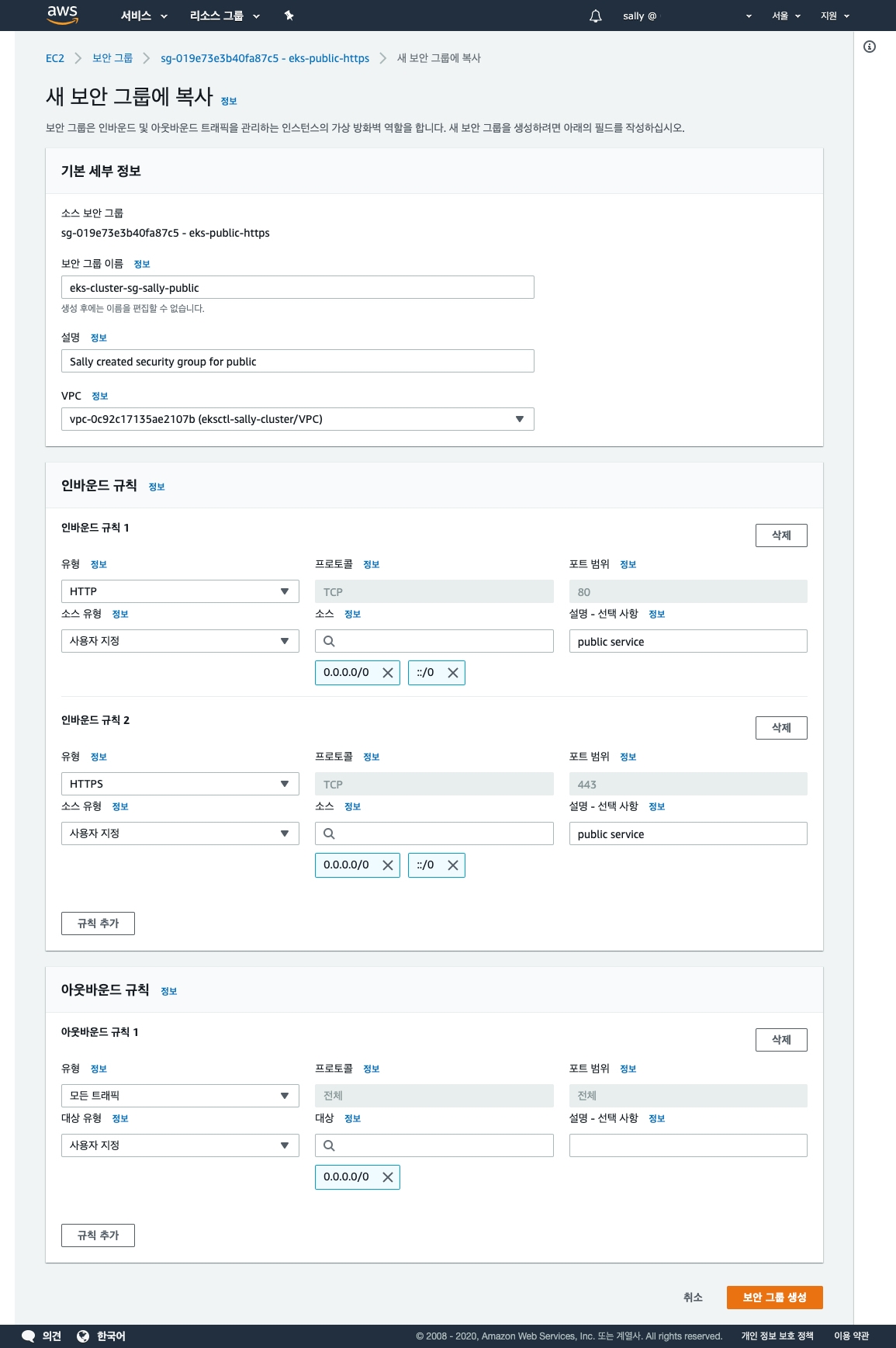

퍼블릭 보안 그룹 생성

로드 밸런서에 적용할 퍼블릭 보안 그룹을 생성합니다.

필자는 기존 퍼블릭 보안 그룹을 복사하여 생성하였습니다. 여러분은 새로운 보안 그룹을 생성할 때 위와 같이 설정해 주세요.

Drone 템플릿 추출

필자는 Helm(헬름)에서 제공하는 차트를 사용하였습니다. 헬름 차트에 대한 자세한 정보는 헬름 공식 문서의 Drone.io 내용을 확인해 주세요.

values.yaml 템플릿을 복사한 후 다음 필드를 수정해 주세요.

...
ingress:
  enabled: false
...
sourceControl:
  provider: github
  secret:
  github:
    clientID: <your-github-oauth-client-id>
    clientSecretKey: clientSecret
    clientSecretValue: <your-github-oauth-client-secret>
    server: https://github.com
...

헬름 차트를 설치합니다. (해당 서비스는 템플릿 추출 후 삭제할 것입니다.)

helm repo add stable https://kubernetes-charts.storage.googleapis.com
helm install drone -f values.yaml stable/drone

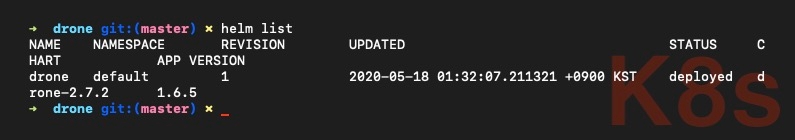

배포한 서비스를 확인합니다. 헬름은 네임스페이스를 지정하지 않으면 default 네임스페이스에 배포합니다.

helm list

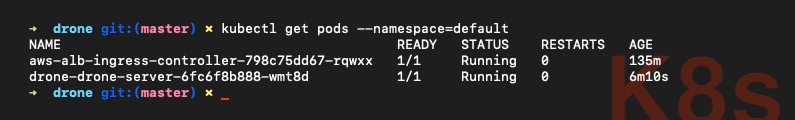

default 네임스페이스의 파드를 조회하면 drone-drone-server-*** 형태의 파드가 실행 중인 것을 확인할 수 있습니다.

kubectl get pod --namespace=default

템플릿을 추출합니다.

helm template default stable/drone

내용을 전체 복사한 후 임시 .yaml 파일에 다음과 같이 정리합니다.

<drone/templates/secrets.yaml> # DRONE_RPC_SECRET
---
<drone/templates/secrets.yaml> # DRONE_GITHUB_CLIENT_SECRET
---
<drone/templates/pvc.yaml>
---
<drone/templates/service-account-pipeline.yaml>
---
<drone/templates/service-account.yaml>
---
<drone/templates/role.yaml>
---
<drone/templates/role-pipeline.yaml>
---
<drone/templates/role-binding.yaml>
---
<drone/templates/role-binding-pipeline.yaml>
---
<drone/templates/service.yaml>

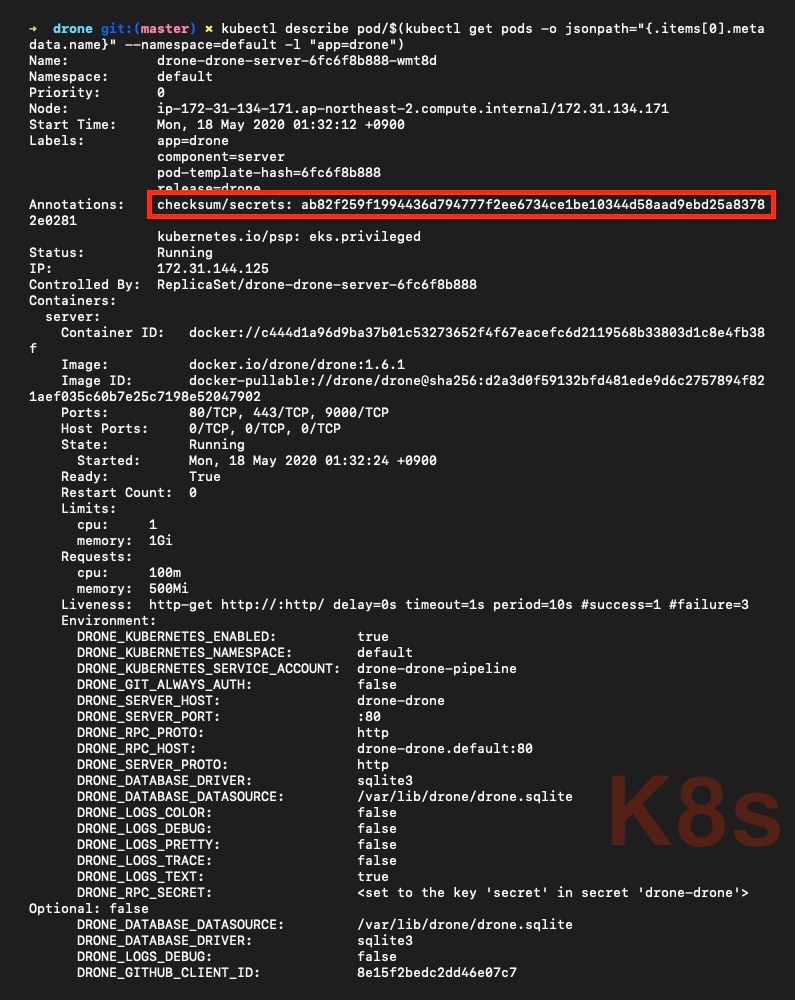

파드를 조회하여 Annotations.checksum/secrets 필드의 값을 복사한 후 별도로 보관합니다.

kubectl describe pod/<drone-server-pod>

헬름 차트를 삭제합니다.

helm uninstall drone
release "drone" uninstalled

오브젝트 배포

Namespace

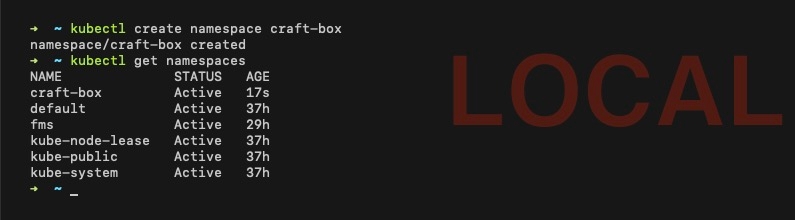

쿠버네티스에 드론 서버를 설치하기 위해 가장 먼저 해야 할 일은 네임스페이스를 생성하는 것입니다. 다음 명령어를 실행합니다.

kubectl create namespace <insert-your-namespace-name>
kubectl get namespaces

필자는 craft-box 네임스페이스를 생성하였습니다. 여러분이 원하는 네임스페이스를 생성해 주세요.

Secret

drone-rpc-secret.yaml

이전 단계에서 추출한 DRONE_RPC_SECRET 값을 base64 형태로 변환합니다. 서버와 서버와의 RPC(Remote Procedure Call, 원격 프로시저 호출) 연결을 인증하는 데 사용합니다.

echo -n '<drone-rpc-secret>' | base64
  • -n: 개행 문자 인코딩을 방지합니다. (자세한 정보는 $ man echo 내용을 확인해 주세요.)

변환한 정보를 <secret> 필드에 삽입합니다.

apiVersion: v1
kind: Secret
metadata:
  name: drone
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"
type: Opaque
data:
  secret: "<base64-encoded-drone-rpc-secret>"
  • Opaque: 키-값(key-value) 포맷의 시크릿 타입

drone-github-client-secret.yaml

이전 단계에서 추출한 <github-oauth-client-secret> 값을 base64 형태로 변환합니다.

echo -n '<your-github-oauth-client-secret>' | base64

변환한 정보를 <clientSecret> 필드에 삽입합니다.

apiVersion: v1
kind: Secret
metadata:
  name: drone-source-control
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"
type: Opaque
data:
  clientSecret: "<base64-encoded-your-github-oauth-client-secret>"

secrets.yaml

<drone-rpc-secret.yaml>
---
<drone-github-client-secret.yaml>

PersistentVolumeClaim

PersistentVolumeClaim 오브젝트는 사용할 볼륨에 대한 설정을 정의해 PersistentVolume을 생성할 수 있도록 요청합니다.

pvc.yaml

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: drone
  namespace: craft-box
spec:
  accessModes:
    - "ReadWriteOnce"
  resources:
    requests:
      storage: "1Gi"

ServiceAccount

쿠버네티스 클러스터 API에 접근하기 위해 유효한 사용자인지 인증을 거쳐야 합니다. 다양한 인증 방법 중 ServiceAccount 오브젝트로 drone, drone-pipeline 사용자 계정을 만들어 적용해 봅시다.

service-account.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: drone
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"

service-account-pipeline.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: drone-pipeline
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"

Role

Role 오브젝트는 특정 네임스페이스 내 API와 리소스에 대한 권한을 명시한 규칙들의 집합입니다. 인증을 완료한 사용자가 어떤 API에 접근이 가능한지, 어떤 리소스에 어떠한 작업들이 가능한지 등의 권한을 정의합니다.

role.yaml

apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: drone
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"
rules:
  - apiGroups:
      - batch
    resources:
      - jobs
    verbs:
      - "*"
  - apiGroups:
      - extensions
    resources:
      - deployments
    verbs:
      - get
      - list
      - patch
      - update

role-binding.yaml

RoleBinding 오브젝트는 - ServiceAccount 오브젝트에서 정의한 - drone 사용자와 Role 권한을 연결합니다. 즉, 사용자에게 권한을 부여하지만 그 권한에 대한 정보는 Role이 지정합니다.

apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: drone
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: drone
subjects:
  - kind: ServiceAccount
    name: drone
    namespace: craft-box

ClusterRole

ClusterRole 오브젝트는 특정 네임스페이스에 대한 권한이 아닌 클러스터 전체에 대한 권한을 관리합니다. 네임스페이스에 한정되지 않은 API와 리소스에 대한 권한도 지정할 수 있습니다.

role-pipeline.yaml

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: drone-pipeline
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"
rules:
  - apiGroups:
      - extensions
    resources:
      - deployments
    verbs:
      - get
      - list
      - watch
      - patch
      - update
  - apiGroups:
      - ""
    resources:
      - namespaces
      - configmaps
      - secrets
      - pods
      - services
    verbs:
      - create
      - delete
      - get
      - list
      - watch
  - apiGroups:
      - ""
    resources:
      - pods/log
    verbs:
      - get

role-binding-pipeline.yaml

ClusterRoleBinding 오브젝트는 - ServiceAccount 오브젝트에서 정의한 - drone-pipeline 사용자와 ClusterRole 권한을 연결합니다.

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: drone-pipeline
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"
subjects:
  - kind: ServiceAccount
    name: drone-pipeline
    namespace: craft-box
roleRef:
  kind: ClusterRole
  name: drone-pipeline
  apiGroup: rbac.authorization.k8s.io

Service

Service 오브젝트는 고유한 DNS 이름을 부여합니다. 서비스 등록 후 쿠버네티스 안에서 별칭 형태로 서비스에 적용할 수 있습니다.

service.yaml

apiVersion: v1
kind: Service
metadata:
  name: drone
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"
spec:
  type: NodePort
  ports:
    - name: http
      port: 80
      targetPort: 80
  selector:
    app: drone
    component: server

Deployment

deployment-server.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: drone-server
  namespace: craft-box
  labels:
    app: drone
    chart: "drone-2.3.1"
    heritage: "Helm"
    component: server
spec:
  selector:
    matchLabels:
      app: drone
      component: server
  replicas: 1
  template:
    metadata:
      annotations:
        checksum/secrets: <paste-your-checksum/secrets-string>
      labels:
        app: drone
        component: server
    spec:
      serviceAccountName: drone
      containers:
        - name: server
          image: "docker.io/drone/drone:1.6.1"
          imagePullPolicy: IfNotPresent
          env:
            - name: DRONE_KUBERNETES_ENABLED
              value: "true"
            - name: DRONE_KUBERNETES_NAMESPACE
              value: craft-box
            - name: DRONE_KUBERNETES_SERVICE_ACCOUNT
              value: drone-pipeline
            - name: DRONE_GIT_ALWAYS_AUTH
              value: "true"
            - name: DRONE_SERVER_HOST
              value: "<your-drone-server-host>"
            - name: DRONE_RPC_PROTO
              value: "http"
            - name: DRONE_RPC_HOST
              value: drone.craft-box:80
            - name: DRONE_SERVER_PROTO
              value: "https"
            - name: DRONE_RPC_SECRET
              valueFrom:
                secretKeyRef:
                  name: drone
                  key: secret
            - name: DRONE_DATABASE_DATASOURCE
              value: "/var/lib/drone/drone.sqlite"
            - name: DRONE_DATABASE_DRIVER
              value: "sqlite3"
            - name: DRONE_CPU_SHARES
              value: "2"
            - name: DRONE_CPU_SET
              value: "1,2"
            - name: DRONE_MEMORY_LIMIT
              value: "2147483648"
            - name: DRONE_RUNNER_CAPACITY
              value: "2"
            - name: DRONE_LOGS_DEBUG
              value: "false"
            - name: DRONE_USER_CREATE
              value: "username:<your-github-username>,admin:true"
            - name: DRONE_GITHUB_CLIENT_ID
              value: <your-github-oauth-client-id>
            - name: DRONE_GITHUB_SERVER
              value: https://github.com
            - name: DRONE_GITHUB_CLIENT_SECRET
              valueFrom:
                secretKeyRef:
                  name: drone-source-control
                  key: clientSecret
          ports:
            - name: http
              containerPort: 80
              protocol: TCP
            - name: https
              containerPort: 443
              protocol: TCP
            - name: grpc
              containerPort: 9000
              protocol: TCP
          livenessProbe:
            httpGet:
              path: /
              port: http
          resources:
            limits:
              cpu: "200m"
              memory: "300Mi"
            requests:
              cpu: "30m"
              memory: "100Mi"
          volumeMounts:
            - name: data
              mountPath: /var/lib/drone
      volumes:
        - name: data
          persistentVolumeClaim:
            claimName: drone

drone.yaml

<secrets.yaml>
---
<pvc.yaml>
---
<service-account.yaml>
---
<service-account-pipeline.yaml>
---
<role.yaml>
---
<role-binding.yaml>
---
<role-pipeline.yaml>
---
<role-binding-pipeline.yaml>
---
<service.yaml>
---
<deployment-server.yaml>

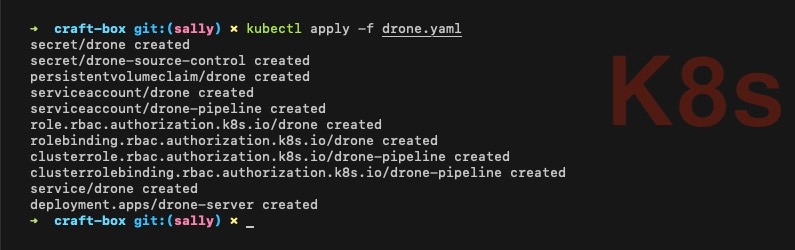

kubectl apply -f drone.yaml

Ingress

Ingress 오브젝트를 배포하면 로드 밸런서를 생성합니다.

ingress-drone-external.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: drone-external
  namespace: craft-box
  annotations:
    kubernetes.io/ingress.class: alb
    alb.ingress.kubernetes.io/certificate-arn: <your-aws-certificate-manager-arn>
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}]'
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/subnets: <your-public-subnet-id-1>, <your-public-subnet-id-2>, <your-public-subnet-id-3>
    alb.ingress.kubernetes.io/security-groups: <your-public-security-group-id>, <your-cluster-shared-node-security-group-id>, <your-nodegroup-security-group-id>
    alb.ingress.kubernetes.io/tags: Env=Dev,Group=CraftBox
    alb.ingress.kubernetes.io/healthcheck-path: /health
spec:
  rules:
    - host: <your-drone-server-host>
      http:
        paths:
          - path: /*
            backend:
              serviceName: drone
              servicePort: 80

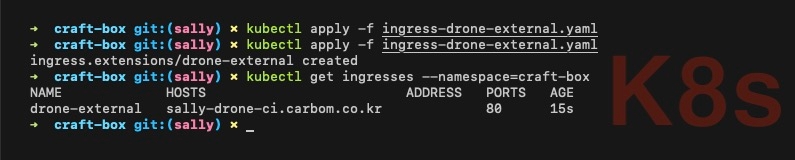

kubectl apply -f ingress-drone-external.yaml

지금은 ADDRESS 필드에 엔드포인트 주소에 해당하는 값이 없기 때문에 설정한 호스트로 접속이 불가합니다.

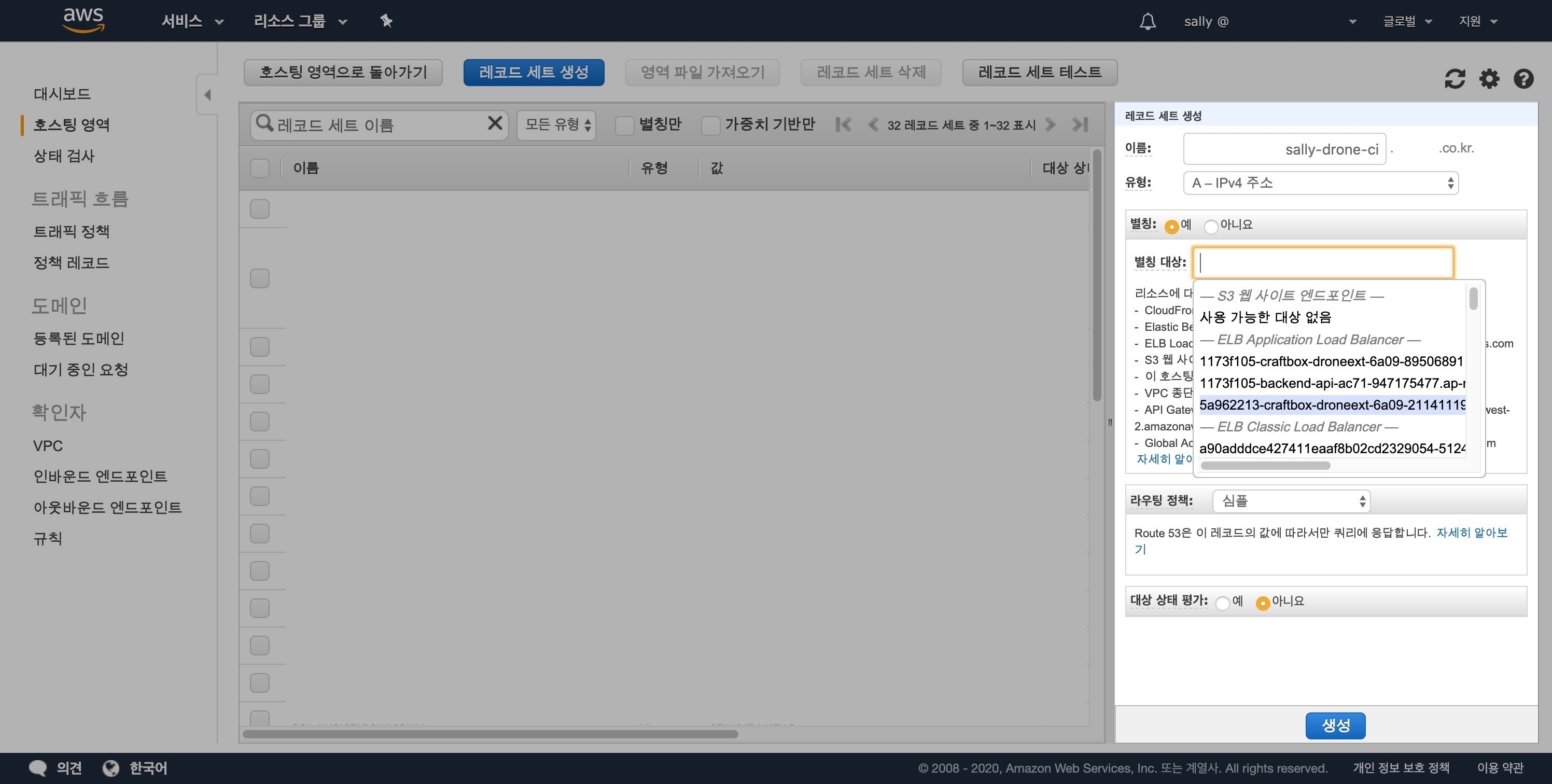

Route 53 - 호스팅 영역 - <your-domain> - 레코드 세트 생성 - <your-drone-server-host> 이름의 레코드를 생성합니다. 별칭으로 이전 단계에서 생성한 로드 밸런서를 선택합니다.

레코드 생성 후 호스트와 로드 밸런서의 엔드포인트 주소의 연결 상태를 확인합니다.

kubectl get ingresses --namespace=<your-namespace>

로드 밸런서 전파에는 다소 시간이 소요됩니다. 따라서 - 몇 시간이 지나도 - ADDRESS 필드에 값이 없을 수 있습니다. 호스팅의 경우 쿠버네티스에서 관리하지 않는 AWS 서비스로 요청 시 바로 처리가 되지 않는 점에 유의해 주세요.

(+) - 필자의 경험에 의하면 - Unhealthy 경고를 표시하더라도 paths 필드에 해당하는 오브젝트를 배포하면 주소를 찾으면서 엔드포인트 값이 들어오는 것으로 보입니다.

브라우저에서 <your-drone-server-host> 접속 후 다음과 같은 화면이 보인다면 드론 서버가 잘 구동된 것입니다.

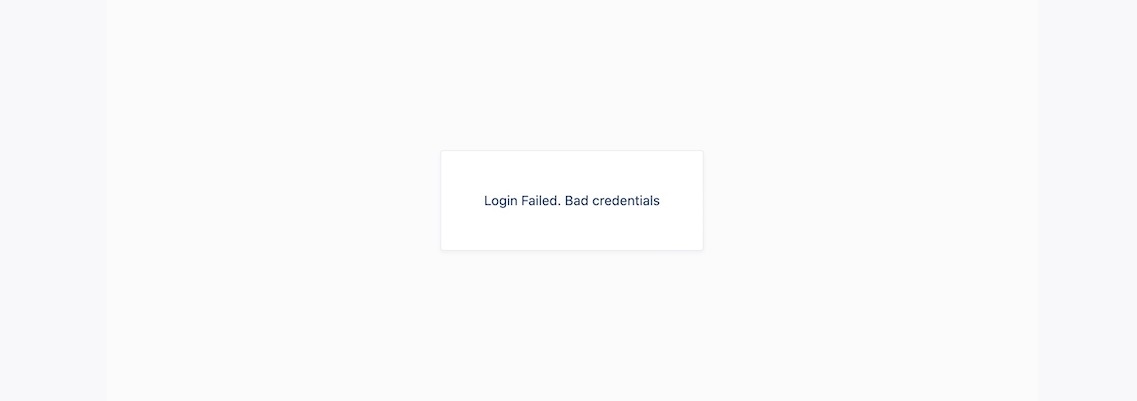

[ERROR] Login Failed. Bad credentials

<your-drone-server-host>/login/error?message=Bad%20credentials 주소로 이동하면서 다음과 같은 문구를 화면에 표시하면 DRONE_GITHUB_CLIENT_SECRET 값을 검토할 필요가 있습니다.

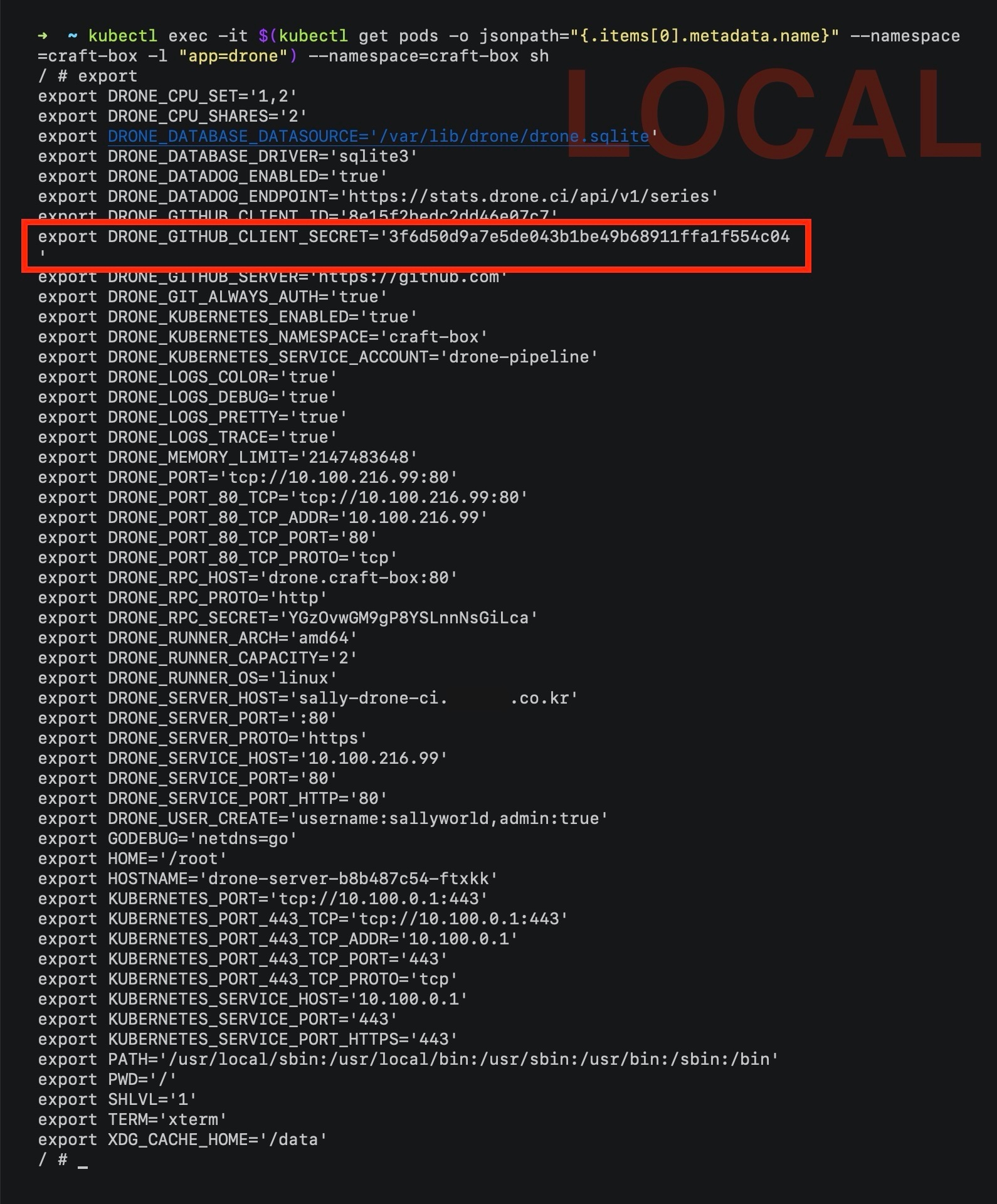

다음 명령어를 실행하여 drone-server 내부로 접속합니다.

kubectl exec -it <drone-server-pod> --namespace=<your-namespace> sh

다음 명령어를 실행하면 - 다소 복잡하긴 하지만 - 파드를 조회하는 과정을 생략할 수 있습니다.

kubectl exec -it $(kubectl get pods -o jsonpath="{.items[0].metadata.name}" --namespace=<your-namespace> -l "component=server,app=drone") --namespace=<your-namespace> sh

export 명령어로 환경 변수 DRONE_GITHUB_CLIENT_SECRET 값을 확인해 주세요. 혹시 개행 문자가 포함되어 줄 바꿈 처리가 된 것은 아닌지 확인해 주세요.

값은 일치하지만 줄 바꿈 처리가 된 경우 <github-oauth-client-secret> 값을 base64 형태로 변환하면서 개행 문자가 포함된 것으로 자격 증명 시 오류가 발생합니다. echo 명령어로 인코딩 시 -n 옵션을 꼭 사용해 주세요.

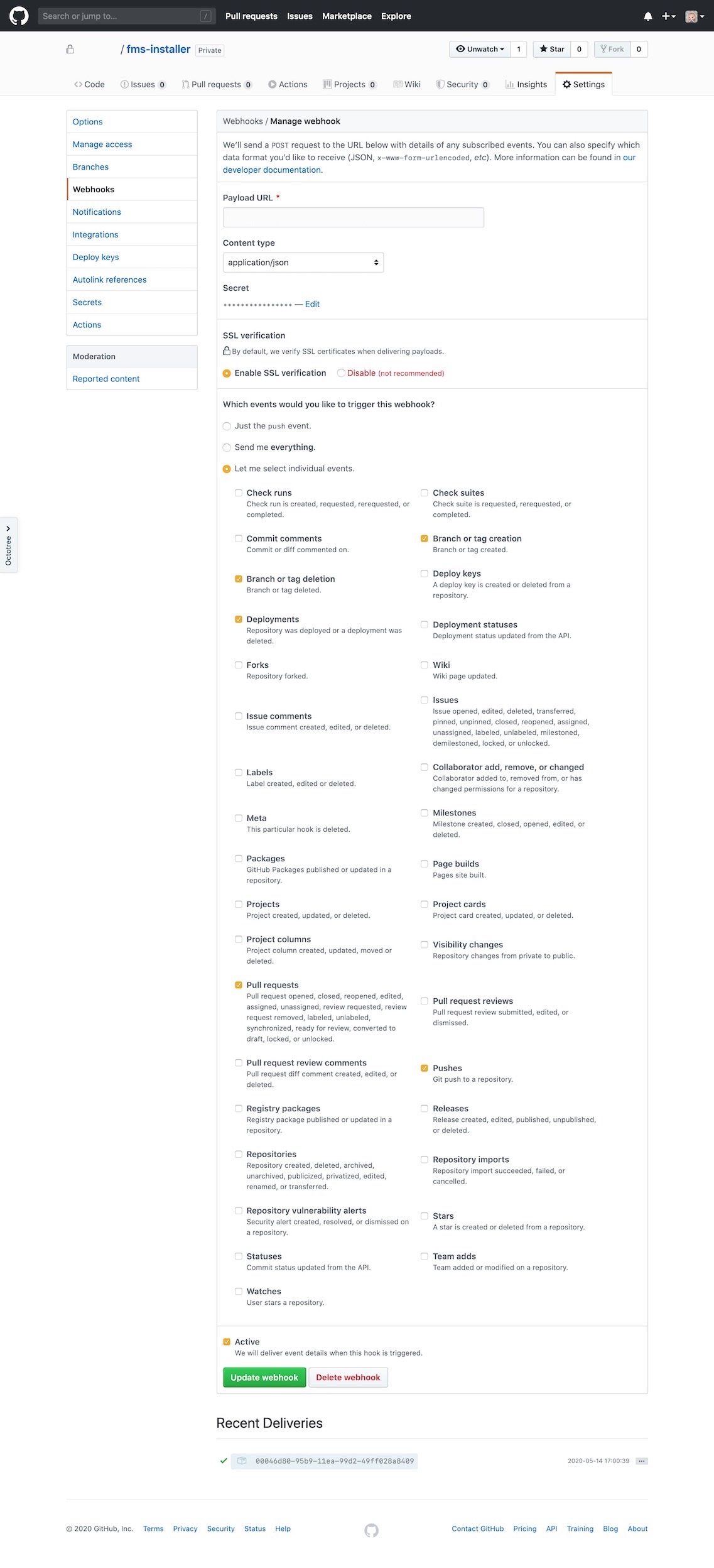

GitHub Webhook 설정

GitHub Webhook(웹훅)은 구독한 이벤트에 대한 작업 수행 시 해당 정보를 HTTP POST 방식으로 전달합니다. Drone CI에서 저장소를 활성화한 후 웹훅을 설정해 봅시다.

Drone CI는 웹훅 설정 시 저장소별 Secret 키를 생성합니다. 여러분이 GitHub에서 웹훅을 직접 등록하는 것은 - Secret 키를 생성할 수 없기 때문에 - 불가합니다.

Drone CI(<your-drone-server-host>) - Repositories - <your-github-repository> - ACTIVE 버튼을 클릭합니다.

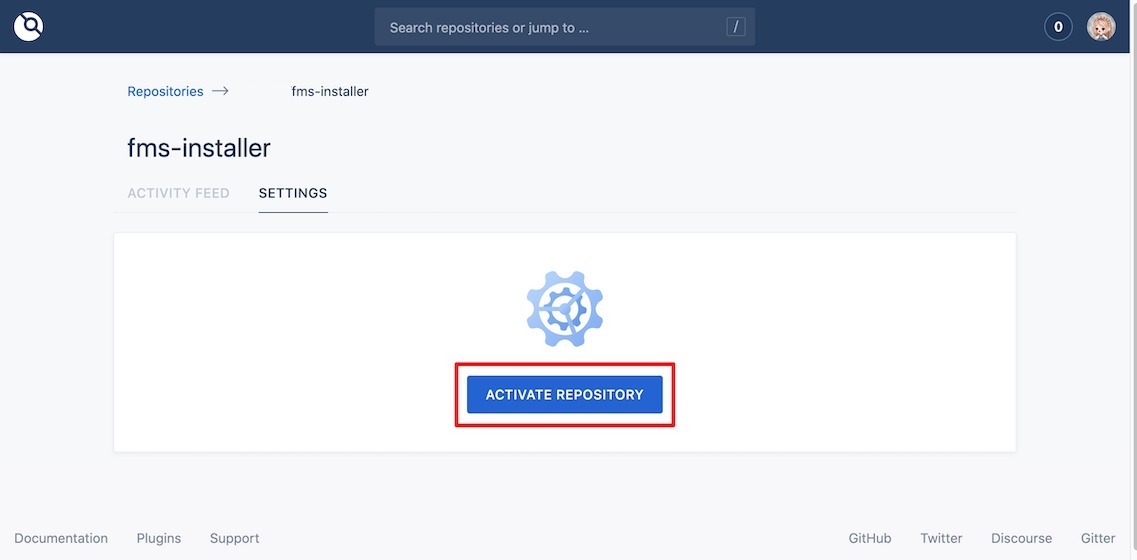

ACTIVATE REPOSITORY 버튼을 클릭해 저장소를 활성화합니다.

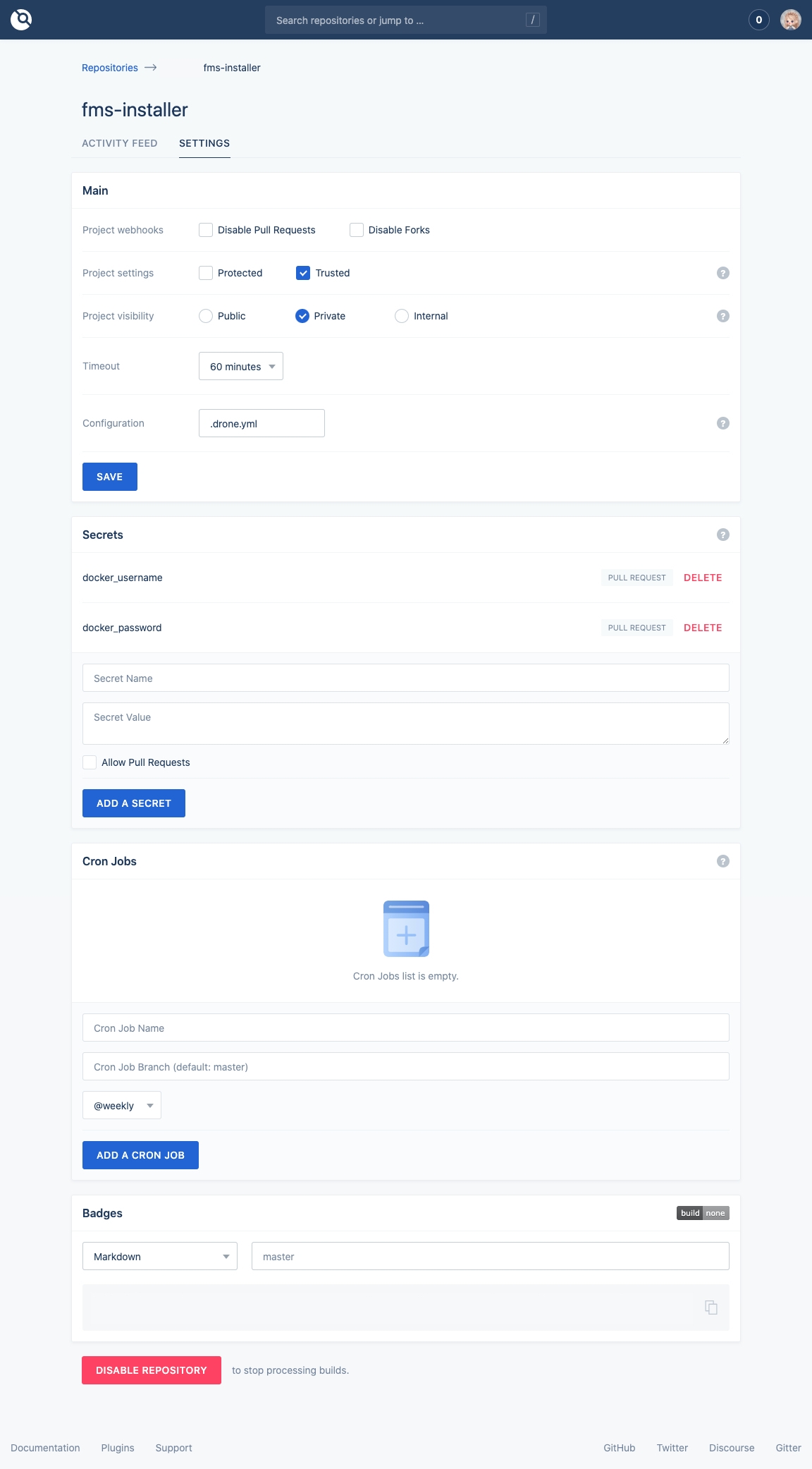

설정을 진행합니다.

  • Main

    • Project settings: 저장소 보호 여부를 설정합니다.

      구분 설명
      Protected 인증을 완료한 사용자만 Drone CLI를 통해 수정 가능합니다.

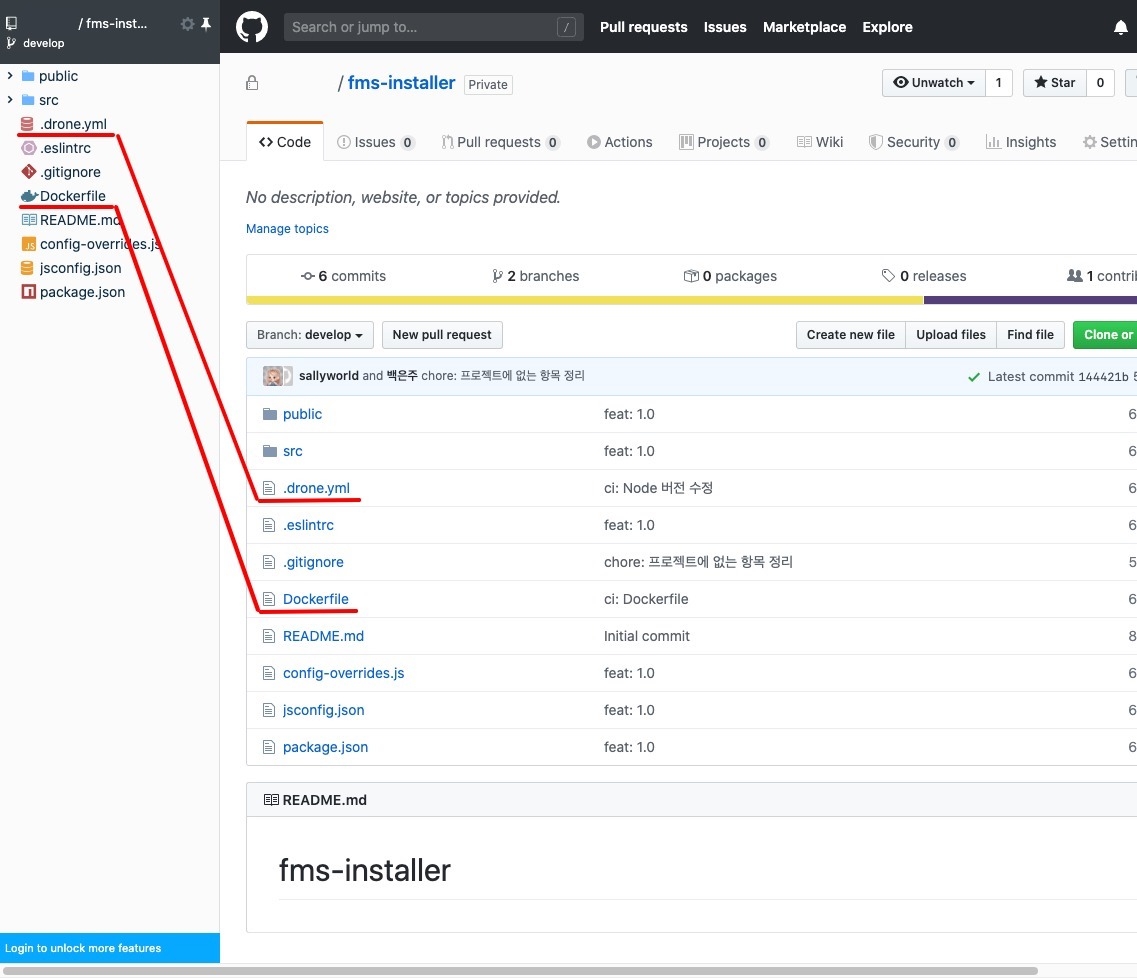

      Trusted 저장소에 접근할 수 있는 사용자는 누구나 수정 가능합니다. 이 경우 브랜치 내부에 .drone.yaml 파일이 위치합니다.

    • Project visibility: 저장소 유형을 설정합니다.

    • Timeout: Docker 배포 제한 시간을 설정합니다. 해당 시간까지 지연될 경우 배포를 취소하고 실패 처리합니다.

    • Configuration: 드론 설정 파일의 이름을 지정합니다. (.drone.yaml)

  • Secrets: 중요한 정보를 .drone.yaml 파일에 일반 텍스트로 저장하지 않고 Drone CI에서 별도로 관리할 수 있도록 합니다.

GitHub - <your-github-repository> - Settings - Webhooks 화면에서 웹훅의 상세 정보를 확인할 수 있습니다.

Dockerfile

자세한 정보는 Docker 공식 문서 > Dockerfile 내용을 참조합니다.

.drone.yaml (예시)

자세한 정보는 Drone 공식 문서의 Pipelines > Kubernetes 내용을 참조합니다.

kind: pipeline
type: kubernetes
name: <your-service-name>

steps:
  - name: build
    image: node:10.10.0
    commands:
      - npm install
  - name: docker
    image: plugins/docker:18.09
    settings:
      username:
        from_secret: docker_username
      password:
        from_secret: docker_password
      repo: <your-docker-repository>
      tags:
        - ${DRONE_COMMIT}
        - ${DRONE_REPO_BRANCH}-latest
    when:
      status:
        - success
  - name: notify
    image: plugins/slack
    settings:
      webhook: <your-slack-webhook-link>
      channel: <your-slack-webhook-channel>
    {% raw %}template: >
        {{#success build.status}}
          [{{repo.name}}] {{build.commit}} by {{build.ref}} is succeeded. ({{since build.started}}/{{since build.created}}) {{build.link}} :white_check_mark:
        {{else}}
          [{{repo.name}}] {{build.commit}} by {{build.ref}} is failed. ({{since build.started}}/{{since build.created}}) {{build.link}} :cry:
        {{/success}}
    {% endraw %}when:
      status: [success, failure]
trigger:
  event:
    - push
  branch:
    - master
    - develop

프로젝트 성향에 맞게 작성해 주세요. 팀에서 Slack(슬랙) 메신저를 사용 중인 경우 별도의 웹훅 설정을 통해 특정 슬랙 채널에 메시지를 보낼 수 있습니다.

작성한 파일을 프로젝트 최상단에 넣습니다.

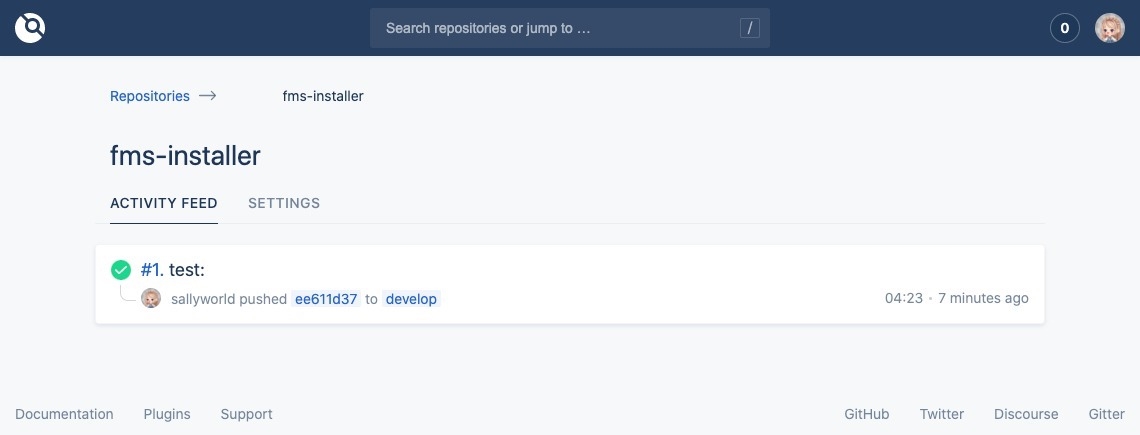

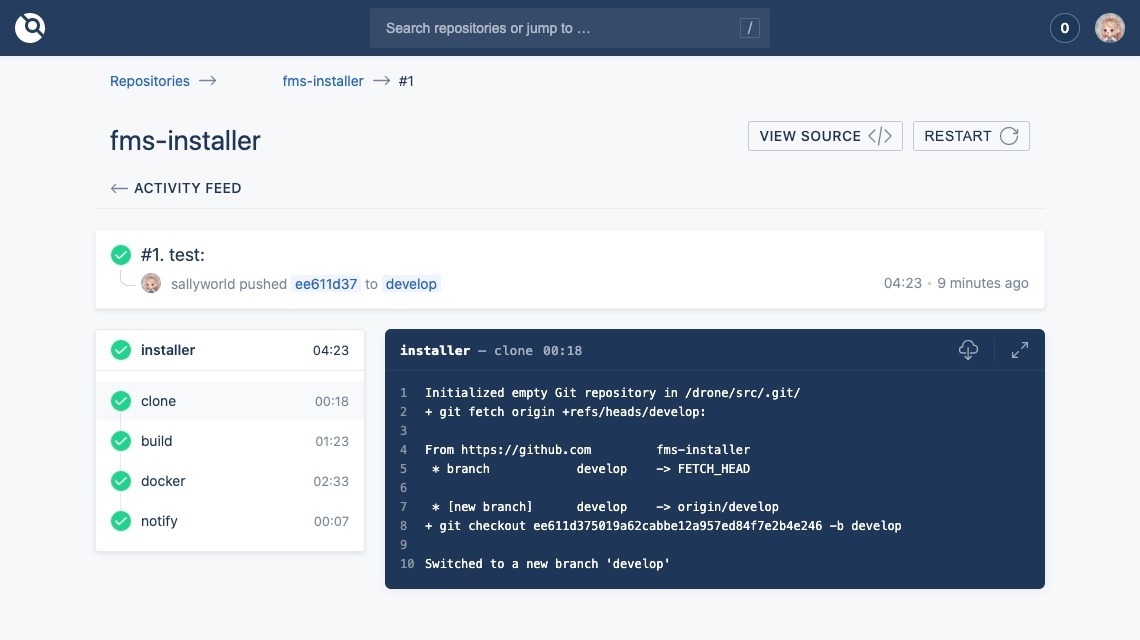

파일을 넣는 과정에서 푸시 이벤트가 발생하여 웹훅을 통해 Drone CI에서 작업을 수행한 것을 알 수 있습니다.

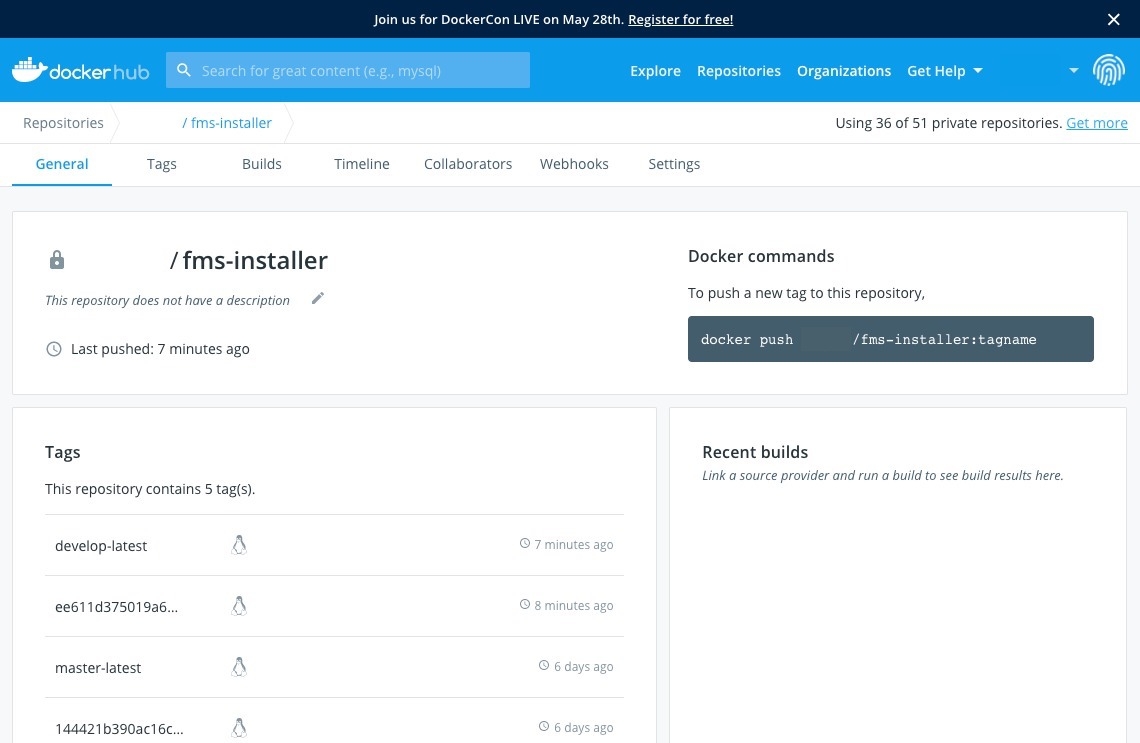

Docker Hub - repositories - <your-docker-ropository> 화면에서 이미지를 확인할 수 있습니다.

지금까지 GitHub 전용 드론 서버 배포를 마쳤습니다. 본 문서는 파드에서 도커 이미지를 적용하는 절차는 다루지 않습니다.

이전 글
#kubernetes
Amazon EKS 인프라 삭제하기
다음 글
#kubernetes
Apache Kafka
어라운드어스

Coding everything around us

이 블로그는 Gatsby로 만들었습니다.

백은주 Sara
Frontend Developer @wadiz
